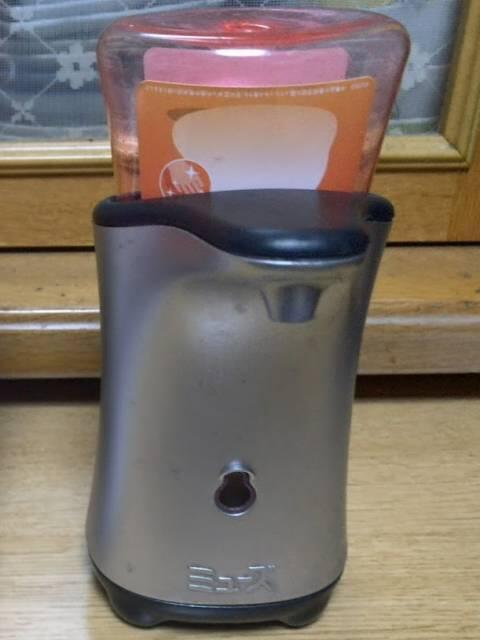

もう何年も使っているミューズのノータッチ泡ハンドソープ(旧型)ですが、急に泡の出が悪くなり、赤いLEDの点滅が止まらなくなりました。
![ミューズノータッチ泡ハンドソープ](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235013.jpg)
通常、LEDの点滅は電池交換のお知らせなのですが、新品の電池に交換しても症状は変わりません。
ついには洗剤が全く出なくなってしまったので、分解してみました。
ノータッチ泡ハンドソープのディスペンサーの分解
まずは電源をOFFにして洗剤ボトルを抜き、底蓋を取ります。
ちなみに新型は単三乾電池2本ですが、筆者が使っているモデルは旧型なので単三乾電池4本仕様です。
電池は一応外しておきましょう。

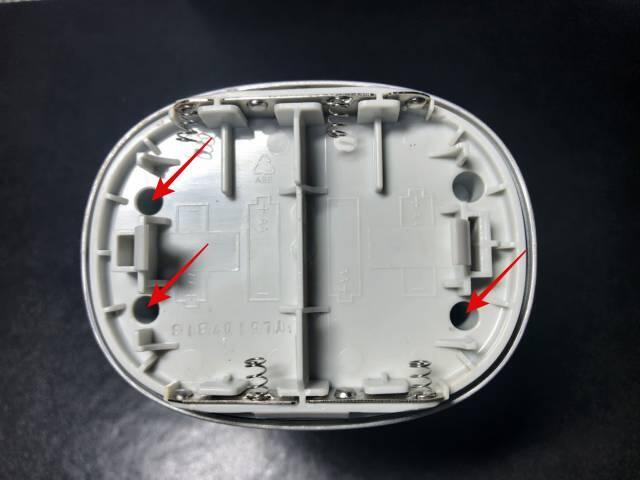

この奥3箇所にネジがあるので外します。
![ミューズノータッチ泡ハンドソープの底](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235031.jpg)

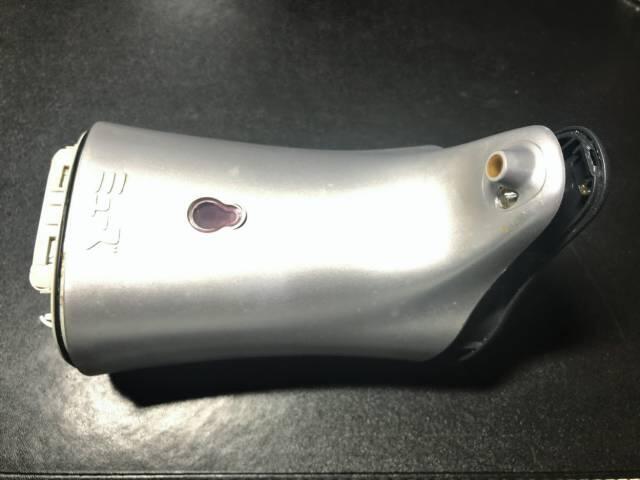

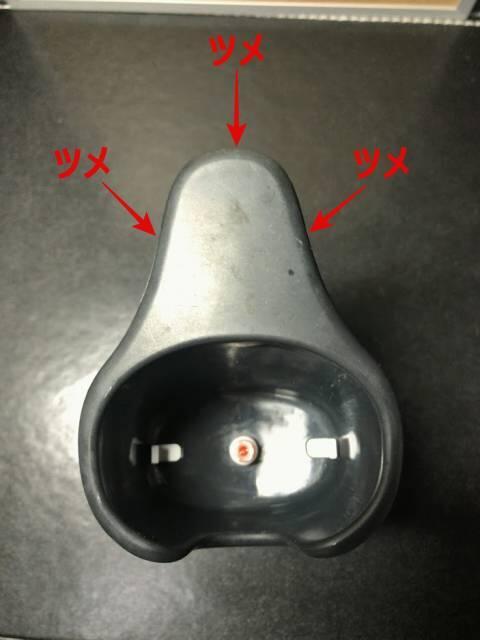

次に上部のボトルを受ける部分を外します。ここは泡の出口近くのツメ3箇所を外すことで上に抜くことができます。
![ミューズノータッチ泡ハンドソープのツメ](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235033.jpg)
![ミューズノータッチ泡ハンドソープの上部はずし](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235036.jpg)
![ミューズノータッチ泡ハンドソープの上部はすしたところ](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235038.jpg)
泡の出口のそばにある赤外線の発光部は、下から押すと簡単に抜くことができます。
![ミューズノータッチ泡ハンドソープの発光部](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235041.jpg)
あとは洗剤の管と配線に注意して本体を下に抜きます。
このとき電源スライド部品が一緒に外れるので、なくさないようにして下さい。

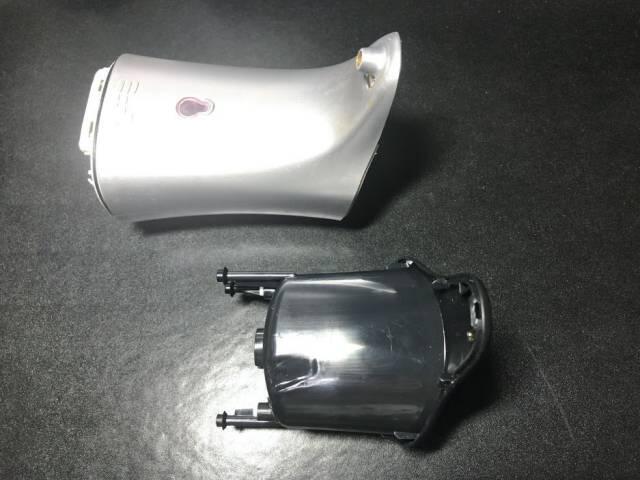

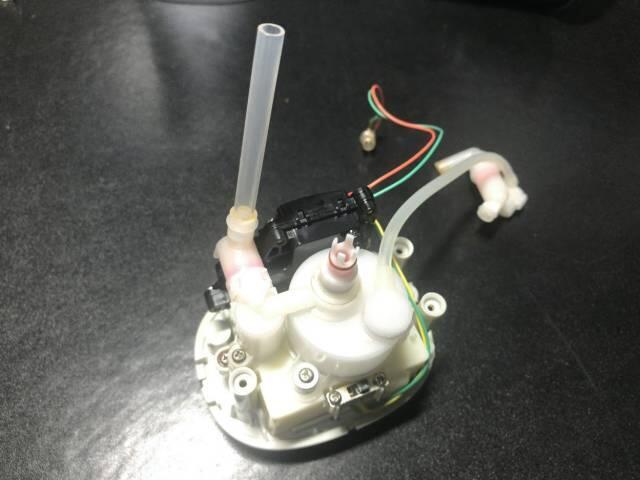

これで内部構造が見えるようになりました。
![ミューズノータッチ泡ハンドソープの本体部分](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235025.jpg)
ノータッチ泡ハンドソープのディスペンサーの仕組み

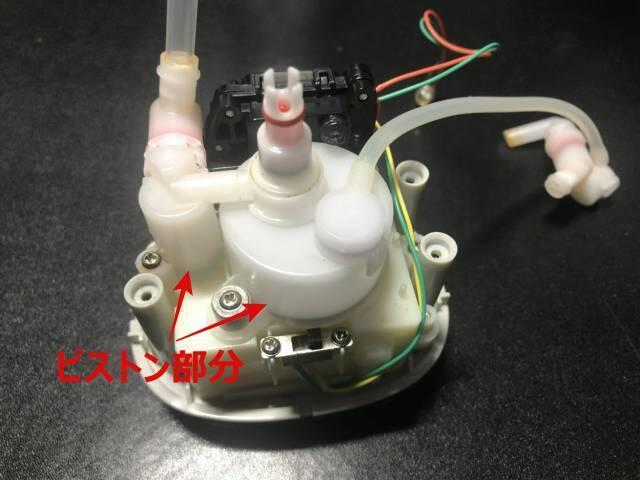

このピストン部分がモーターで上下することで洗剤と空気を別々の管で送り、出口の直前で混合させて泡状にする仕組みのようです。
![ミューズノータッチ泡ハンドソープのピストン部分](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235028.jpg)
電源を入れると、泡の出口そばの発光部から赤外線が出てボディ中央の受光部(黒い部品)で受けます。
この赤外線が遮られると、一定時間モーターが作動するようになっています。
それではバラした状態で動作を確認してみるため、もう一度電池をセットします。
電源を入れると受光部のLEDが点滅しますが、発光部を受光部に向けてやると点滅が止まります。
受光部を外すとモーターが作動してピストンが上下するのが見えるはずです。
そして正常ならこれで出口から泡が出てくるはずです。
スポンサーリンク
ノータッチ泡ハンドソープのディスペンサーのピストン部分
筆者の場合はそもそもピストンが上下しなかったので、この部分を更に調べてみました。

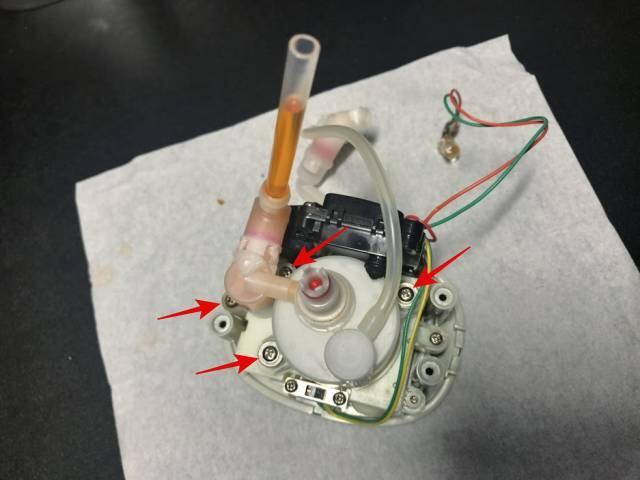

この4箇所のネジを外すことで、ピストン部分のカバーを取ることができました。
![ミューズノータッチ泡ハンドソープのピストン部分の分解](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235043.jpg)
![ミューズノータッチ泡ハンドソープのピストン部分を分解したところ](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235045.jpg)

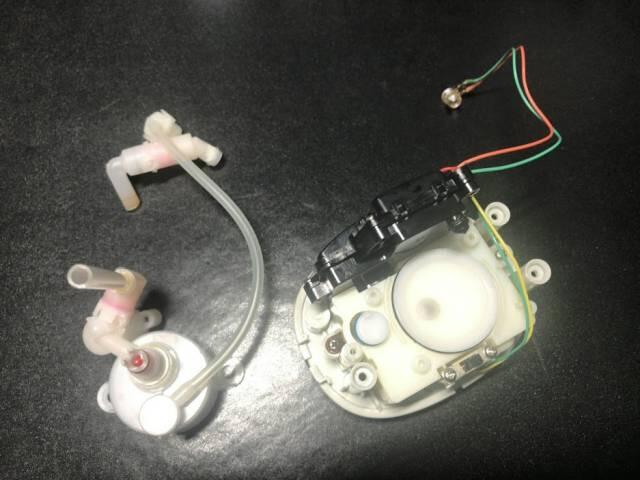

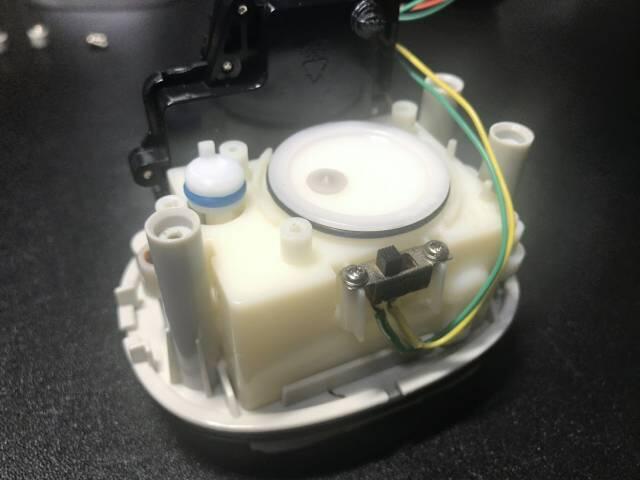

この状態ではモーターの動作に問題がありませんでした。
![ミューズノータッチ泡ハンドソープのピストン動作1](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235016.jpg)
![ミューズノータッチ泡ハンドソープのピストン動作2](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235018.jpg)
そこで簡単に清掃して元に戻しました。
こんどはちゃんとピストンが上下するようになったので、どこかがひっかかっていたようです。
※後日、またピストンの動きが悪くなったので、大きい方のシリンダーの内側に油(手元にあったオリーブオイル)を少し塗ってみました。結果、スムーズに動くようになりましたが、ゴムの劣化を早める危険性があるかも…
ノータッチ泡ハンドソープのディスペンサーの泡製造部分
これで直ったかと思ったのですが、管を付けて動作させると、やはりピストンがひっかかったような動きになります。
管がどこかで詰まっているのが原因ではないかと当たりを付け、管の出口の部分を外してみると、すんなりとピストンが動くことが確認できました。
どうやら空気と洗剤を混合させる部分が詰まっていたようです。

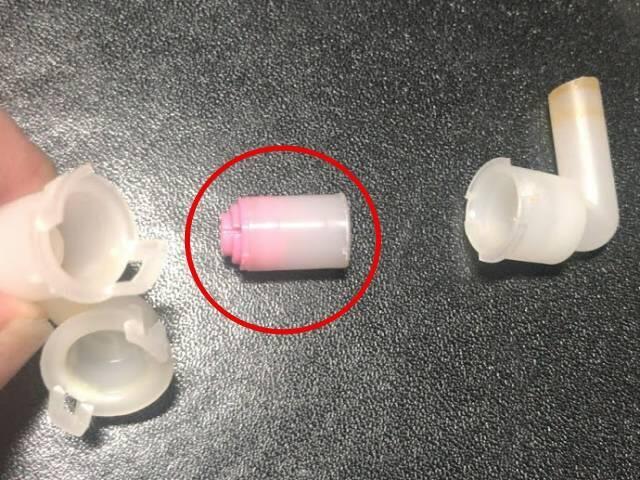

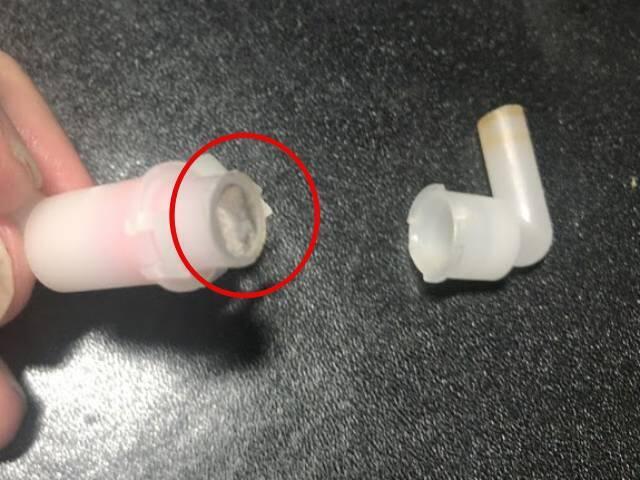

写真では見にくいですが、この出口の部分が非常に細かいメッシュになっていて、そこに洗剤が詰まったのではないかと思います。
![ミューズノータッチ泡ハンドソープの泡製造部分のメッシュ](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235020.jpg)
ということで、この部分を水で丹念に洗ってみたところ、見事復活させることができました!
![ミューズノータッチ泡ハンドソープの泡製造部分](https://cdn-ak.f.st-hatena.com/images/fotolife/u/uwano-sora/20240603/20240603235023.jpg)
まとめ
久し振りに元気に泡が出てきて、とても感動しました。
以上、ミューズのノータッチ泡ハンドソープのディスペンサーの分解修理についてでした。
同じような症状の方の参考になればうれしいです。
